由于众所周知的原因,我们需要使用VPN(虚拟专用网)进行“科学上网”。而OpenVPN作为更安全的VPN解决方案受到更广泛的欢迎。这里图解一下Motorola Milestone的OpenVPN上网配置方法。
(理论上适用于其他任何android 2.1机型)
(有些图是我自己配置的时候截取的,有些是后来补截的,所以图片中电量等细节可能不大一致)
(其实在里程碑上不用PPTP还有个原因……因为经常不能用:电脑上好好的,手机上死活用不了;刷机前好好的,刷完就不行了,再刷回去也不行;或者从1.6、2.01换到2.1也不能用,替换pptpd什么的文件也不行,调整服务器不使用mppe128加密照样不行。)

在开始配置之前,你需要准备以下东西:
0、你的手机需要是root过的,并且有一个Root Explorer和Terminal Emulator。一般刷过自定义ROM的都已经root和附带RE,Terminal Emulator(终端命令行工具)可以从市场下载。
1、一套在电脑上可以使用的OpenVPN服务器的配置文件,通常包括一个ovpn文件以及相关证书。
2、手机上需要有busybox命令。通常刷过自定义ROM的都会带这个命令。判断是否有busybox的方法见后文。可以从本文附带的压缩包中获得(busybox)。
3、OpenVPN For Android 的Binary库。可以从本文附带的压缩包中获得(openvpn)。
4、TunnelDroid 0.8.3 。不要使用市场的最新版,在milestone上大部分机友报告无法使用。可以从本文附带的压缩包中获得(net.sourceforge.tunneldroid.apk)。
5、Tun 驱动。据说有的Android版本自带这玩意。可以从本文附带的压缩包中获得(tun.ko)。

下载Milestone配置OpenVPN工具包:

Okay,准备工作完成,开始配置OpenVPN。
首先安装OpenVPN库。确认/system是可写的,然后用Root Explorer把压缩包中的openvpn复制到/system/xbin下,然后勾选对应的权限:用户可读、可写、可执行,群组可读、可写、可执行,其他可读、可执行,如下图左一所示。

MileStone配置OpenVPN教程图解-图2

然后打开Terminal Emulator,运行以下命令确定busybox已经安装:
su
busybox which busybox

如果出现了如下图所示的类似/system/bin/busybox的结果,表示busybox已经安装。
继续输入以下命令:
busybox mkdir /system/xbin/bb
ln -s /system/bin/busybox /system/xbin/bb/ifconfig
ln -s /system/bin/busybox /system/xbin/bb/route

命令如下图所示(点击图片查看大图)。执行结果见上图中、右(点击图片查看大图)。
MileStone配置OpenVPN教程图解-图2

接下来安装本文附带的压缩包中的TunnleDroid 0.8.3。
安装完成之后,在SD卡根目录下新建openvpn文件夹,把你的OpenVPN的服务器配置文件放进去(TunnleDroid可以识别的配置文件为ovpn格式),把本文附带的压缩包内的tun.ko也一并拷入。

打开TunnleDroid,这个时候主界面中应该已经显示出了你拷入的配置文件,不过先别急着点,还需要做一些配置。

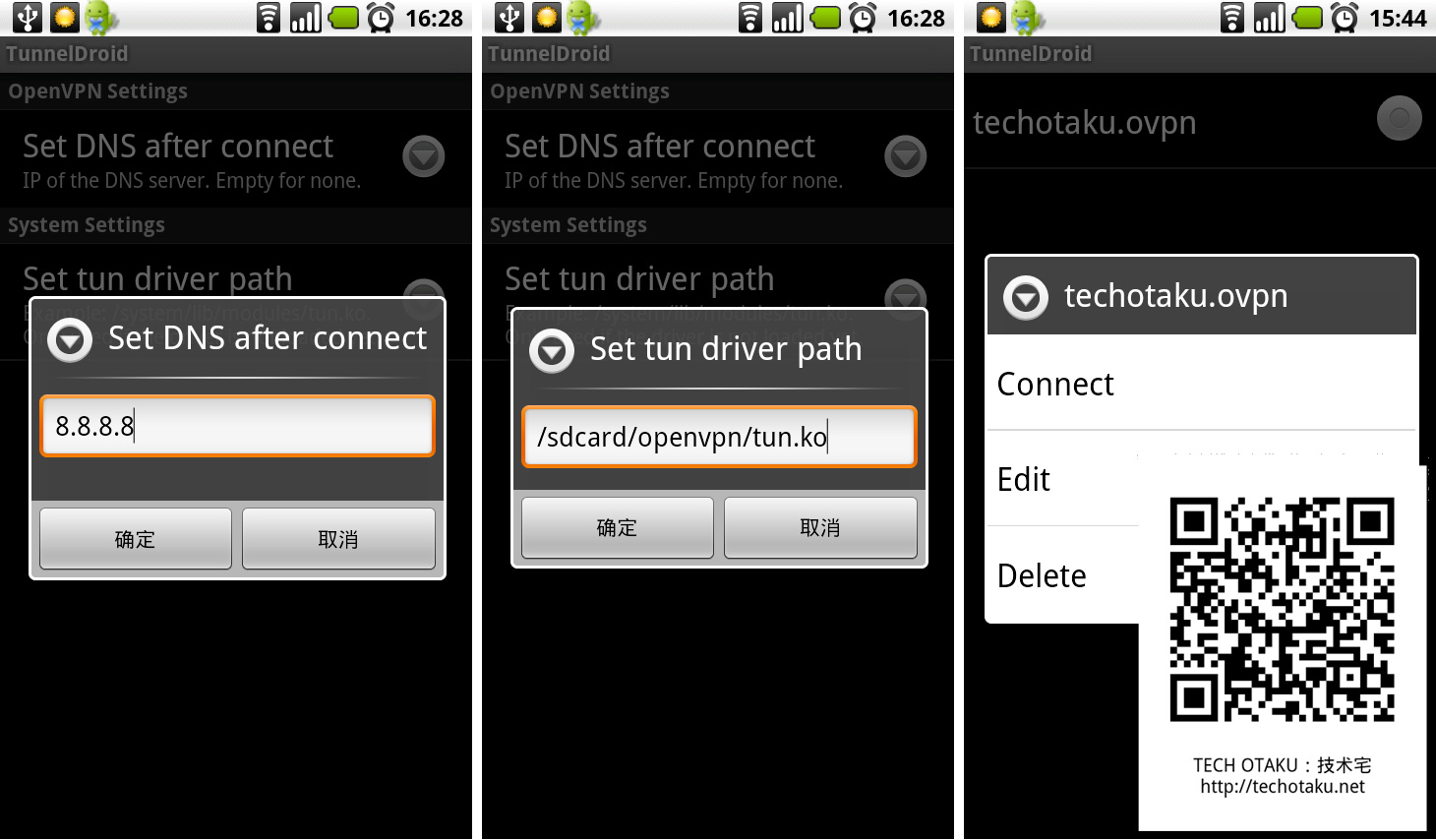

按出菜单,选择“Preferences”,选择“Set DNS after connect”,填入一个可靠的、未被污染的DNS服务器IP地址,确定。(我设置的是谷歌的DNS服务器8.8.8.8,你也可以设置成OpenDNS的地址)
然后选择“Set tun driver path”,填入“/sdcard/openvpn/tun.ko”,确定。
返回TunnleDroid主界面,你可以在配置文件名上长按打开菜单,选择“Edit”编辑检查一下配置文件的内容。
MileStone配置OpenVPN教程图解-图3

“remote”语句指定服务器的地址和端口。
如果你的OpenVPN也需要用户名和密码的话,配置文件中就应该有“auth-user-pass”语句。如果你不想每次登录都手动输入密码(用户名TunnleDroid能够记住),就可以在openvpn文件夹下建立一个文本文件,第一行写上用户名,第二行写上密码,然后把这个文本文件的名字放在“auth-user-pass”后面作为参数(文件名与语句之间有一个空格),详见下图(点击图片查看大图)。
OpenVPN的配置到此已经完成,点击TunnelDroid主界面中的配置文件名,就可以连接OpenVPN网络了。(WiFi和EDGE均可连接,3G网络因为没有条件所以没有测试,不过想来也不会有问题)
经过“AUTH”、“GET_CONFIG”、“ASSIGN_IP”等步骤,成功连接之后会提示“VPN Connection Established”,配置文件名右侧的绿灯亮起,并在通知栏提示“Connected to XXXX”。
MileStone配置OpenVPN教程图解-图4

连接成功之后你不能够直接(按返回键)退出,必须先断开连接。如果需要进行其他任务,可以按Home键返回主屏。
拉下通知栏,里面会显示目前通过OpenVPN网络收发数据的速率。
连接成功之后再次点击配置文件名,即可断开连接。
MileStone配置OpenVPN教程图解-图5

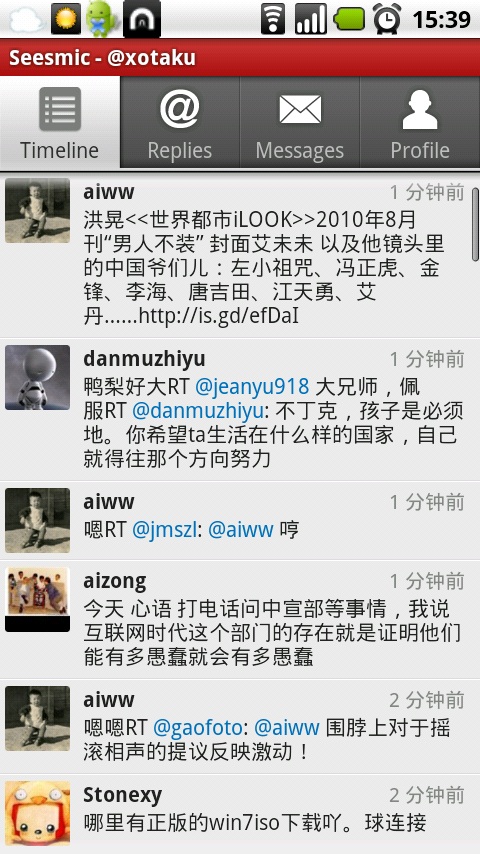

呼,发两张我用Seesmic上推的截图。
MileStone配置OpenVPN教程图解-图6    MileStone配置OpenVPN教程图解-图7

图解教程到此结束。
